一、机床简介

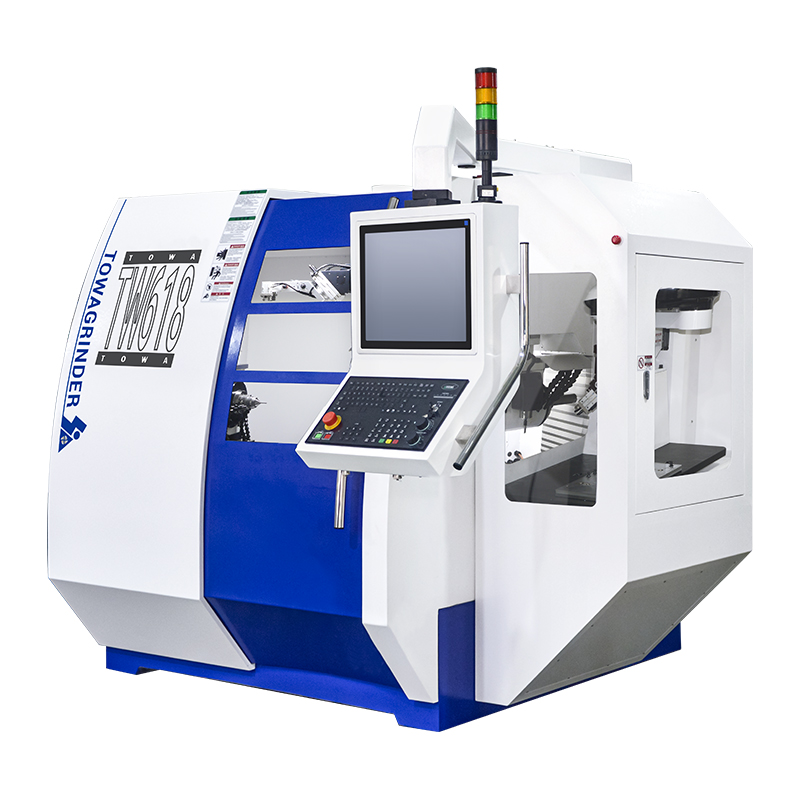

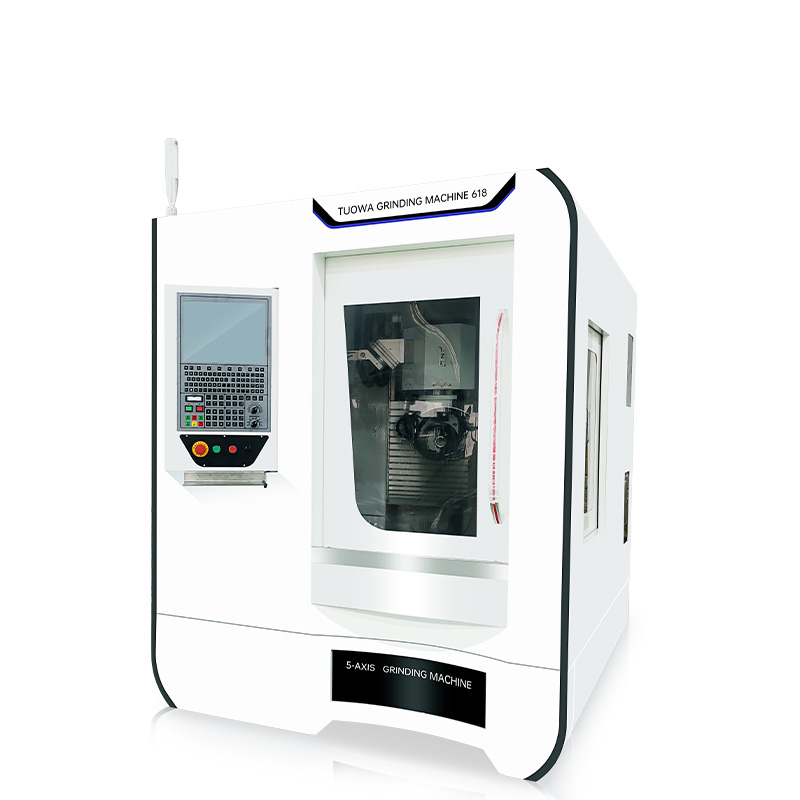

TW618 是托瓦公司研发生产的一款高性价比五轴五联动数控刀具磨床。整个机床采用 高精密简洁设计理念，在实用、经济、操作方便、维修成本低、稳定高效上得到体现。其 机床软件具备磨削3D模拟，1 ∶ 1还原磨削时各种动态操作，模块化集体软件，动态模拟失 误防撞功能提醒。是一款高性价比刀具磨床，适用于生产或修磨各类铣削类刀具、钻削类 刀具、木工刀具、成型刀具等。
♦  机床造型简洁，天然大理石构件，稳定性好。

♦  机床采用高精度、同步直驱变频电主轴，主轴有两组砂轮法兰，每组法兰可同时装 2 ~4 片砂轮，根据磨削工艺，砂轮组换位快捷，可充分满足各种刀具磨削需求。

♦  工件主轴采用 DD 直驱，台湾 W25 夹头体及肖柏林筒夹，工件自动夹紧。

♦  机床采用新代 210MA-5E 五轴联动控制系统及伺服单元、采用先锋精密测头，X、Y 轴采用直线电机驱动，台湾上银 P 级精密滚珠型导轨，确保了机床的优越性能和工作 精度。

♦  机床采用全封闭外观(正面活动拉门、侧面设有维修门) 、操控面板、手持电子手轮、 专用启停按钮、 自动润滑装置、报警蜂鸣器、电器箱冷却空调，使机床的操作、保养、 维护变得简单方便。


二、主要特点及配置

♦ X轴：水平直线CNC数控轴，直线电机驱动，台湾上银P级精密滚珠型导轨

♦ Y轴：水平直线CNC数控轴，直线电机驱动，台湾上银P级精密滚珠型导轨

♦ Z轴：垂直直线CNC数控轴，台湾伺服电机，台湾上银C3级精密滚珠丝杆，台湾上银P 级精密滚珠型导轨
♦  C 轴：旋转分度轴，昊志直驱DD电机

♦ A 轴：工件旋转分度轴，昊志直驱DD电机

♦ 整体大理石床身及立柱

♦  电主轴功率 12kw

♦  专 用 高 速 电 主 轴 ， 双 磨 头 设 计 H S K 砂轮 法 兰 可 整 体 拆 卸 至 砂 轮 修 整 机 修 整 砂轮

♦  先锋精密探针（工件探针）

♦ 采用带磁铁的移动型手轮，方便操作

♦ 配备自动润滑装置，集中定时定量供给

♦  电控箱采用外置冷却空调，设计合理且人性化

♦ 机内工作空间安装管式密封防油LED灯

♦ 数控系统 台湾新代（软件：刀具专用加工软件）

名称	产地	制造商	规格	备注
X轴	/	/	直线电机	/
Y轴	/	/	直线电机	/
Z轴	台湾	上银	R32-10K5	C3（精度）
X轴线轨	台湾	上银	QHH 30CA	P（精度）
Y轴线轨	台湾	上银	QHH 30CA	P（精度）
Z轴线轨	台湾	上银	QHH 35CA	P（精度）
电主轴轴承	/	NSK/SKF	/	/
伺服控制系统	台湾	新代	210MA-5A	/
X、Y直线电机	/	上银	/	/
Z轴伺服单元	台湾	新代	AM8	/
变频器	大陆	/	15KW
电主轴	大陆	洛阳	12KW/1000~ 8000rpm	/
工件A轴DD	大陆	广州昊志	DZDH-175	/
C轴DD	大陆	广州昊志	DZDH-180	/
气压阀	台湾	亚德客	/	/
主要电气元件	/	施耐德	/	/

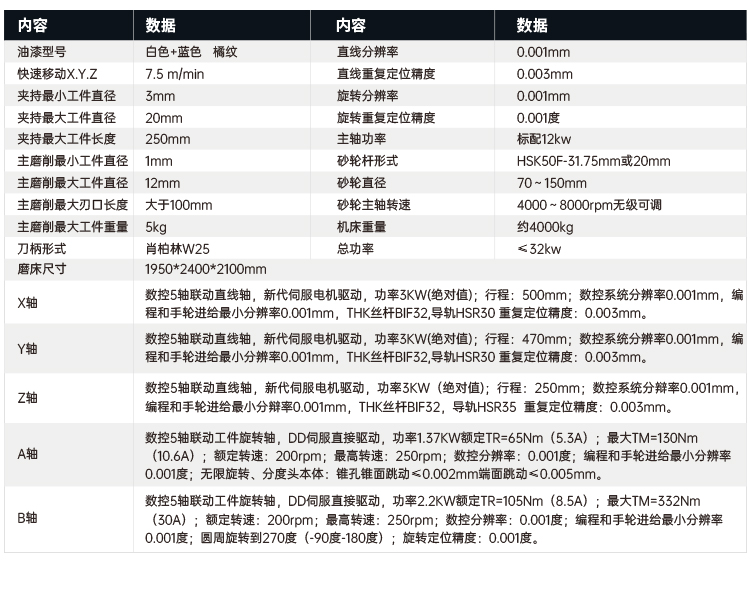

三．技术参数

X轴	数控5轴联动直线轴，直线电机驱动，行程： 460mm；P级精密型滚珠导轨；数控系统分辨率 0.001mm，编程和手轮进给最小分辨率0.001mm
Y轴	数控5轴联动直线轴，直线电机驱动，行程： 550mm；P级精密型滚珠导轨；数控系统分辨率 0.001mm，编程和手轮进给最小分辨率0.001mm
Z轴	数控5轴联动直线轴，台湾新代伺服电机驱动， 行程：360（-100～260）mm；数控系统分辨率 0.001mm，编程和手轮进给最小分辨率0.001mm
C轴	数控5轴联动旋转轴，DD伺服直接驱动，功率 2.2KW 额定TR=105Nm（8.5A）、最大TM=332Nm （30A）、额定转速：200rpm、最高转速： 250rpm、数控系统分辨率：0.001度，编程和手 轮进给最小分辨率：0.001度，圆周旋转325度  （-95度-230度），旋转定位精度;0.001度
A轴	数控5轴联动工件旋转轴，DD伺服直接驱动，功 率1.37KW 额定：TR=65Nm（5.3A）、最大 TM=130Nm（10.6A）、额定转速：200rpm、最高 转速：250rpm、数控系统分辨率：0.001度，编 程和手轮进给最小分辨率：0.001度，无限旋转 、分度头本体；锥孔锥面跳动：0.001-0.005mm , 端面跳动：0.001-0.005mm
数控系统	新代210MA-5E

自动夹紧工件范围	3～20mm
磨削软件	刀具专用加工软件
夹头夹紧工件范围	3～32mm
最大加工工件直径	200mm
磨头摆动最高转速（C轴）	30rpm
磨削最大工件长度	170mm
C轴旋转范围	325°（+230°~-95° )
最大加工工件槽深	10mm
工件主轴中心高	150mm
最大工件重量	10Kg
主轴工件径向跳动	≤0.005mm
磨头最大功率（直驱电主轴）	12KW
磨头主轴径向跳动	≤0.005mm
砂轮尺寸（CBN/金刚石）	。50～。200mm
气缸推力范围	500～580Kg
磨头主轴转速	1000～8000rpm
磨头垂直升降行程（Z轴）	360（-100～260）mm
工作台行程X轴/Y轴	X：460/Y：550
A轴旋转范围	360°
工件主轴转速（A轴）	250rpm
电源	AC 380V 50HZ 三相
机床总功率	≤32kw
机床重量	4000kg

四、标准配置

操控面板、手持电子手轮、专用启停按钮、配置自动润滑装置、报警蜂鸣器、电器 箱冷却空调、HSK 快换法兰杆、W25工件自动夹紧刀柄、自动灭火器、油雾机接口
